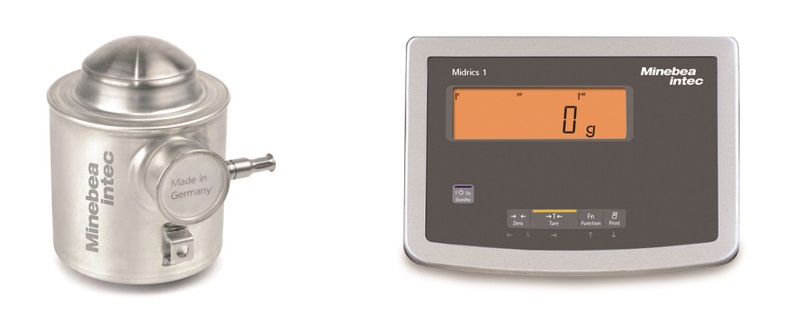

Cảm biến tải PR6221 - Đầu hiển thị Midrics 1 (Minebea-Intec Đức)
SƠ LƯỢC THÀNH PHẦN CẤU TẠO HỆ THỐNG CÂN Ô TÔ - TRẠM CÂN XE TẢI ĐIỆN TỬ
1. Đường dốc
2. Lối đi
3. Cảm biến lực
4. Khung - cầu cân xe tải
5. Cáp cảm biến lực
6. Hộp đầu nối tín hiệu
7. Máy in
8. Máy tính
9. Đầu đọc hiển thị
10. Cổng
11. Nhà điều khiển cân
12. Màn hình hiển thị phụ
13. Đèn điều khiển giao thông
14. Màn hình hiển thị khối lượng từ xa
QUY TRÌNH XÂY DỰNG HỆ THỐNG CÂN Ô TÔ - TRẠM CÂN XE TẢI ĐIỆN TỬ HOÀN CHỈNH
1/ Hai bên ký kết hợp đồng đặt cọc lần 1.
2a/ (3 tuần) Tiến hành xây dựng phần móng theo tư vấn và bản vẽ cung cấp bởi công ty cân điện tử Huy Hoàng
2b/ (3 tuần) Gia công khung - cầu cân cho hệ thống cân ô tô xe tải
2c/ (6-8 tuần) Nhập khẩu trực tiếp từ Nhật các thiết bị điện tử sử dụng cho hệ thống cân ô tô trạm cân xe tải điện tử.
3/ (1 tuần) Lắp đặt hệ thống cân ô tô trạm cân xe tải điện tử hoàn chỉnh, công tác kiểm định toàn hệ thống bởi chi cục nhà nước, ký bàn giao nghiệm thu hệ thống
4/ (1 tuần) Chi cục nhà nước cấp giấy chứng nhận kiểm định, công ty cân điện tử Huy Hoàng xuất hóa đơn
5/ Thanh toán giá trị hợp đồng còn lại.
Thông tin thiết bị điện tử sử dụng cho hệ thống cân ô tô - trạm cân xe tải điện tử
1/ Cảm biến lực PR6221 - 30t C3: Cảm biến lực PR 6221 nhập khẩu nguyên kiện từ Đức là sản phẩm được kết hợp giữa chất lượng, khả năng đo đạc chính xác ổn định và có độ bền ít nhất 15 năm. Sự đáng tin cậy từ sản phẩm giúp giảm chi phí sửa chữa cũng như hiệu chuẩn kiểm định trong thời gian dài (thông thường là 3-10 triệu/ lần sửa chữa, 16-20 triệu/ 1 lần kiểm định). Điều này giúp cho PR 6221 trở thành một giải pháp tối ưu ứng dụng cho hệ thống cân ô tô trạm cân xe tải điện tử.
Các điểm nổi bật chính từ sản phẩm cảm biến lực PR6221 - 30t C3
- Cảm biến lực PR6221 - 30t C3 ứng dụng cho hệ thống cân ô tô xe tải được sản xuất tại Đức và nhập khẩu nguyên đai nguyên kiện về Việt Nam giúp đảm bảo kết quả đo đạc chính xác, độ bền ưu việt và tiết kiệm chi phí bảo dưỡng kiểm định dài hạn.
- Khả năng chống sét tuyệt đối : để đảm bảo cho sự chống sét tin cậy và sự ổn định vận hành cần thiết, cảm biến lực PR 6221 có thể chống chịu được hiệu điện thế ít nhất 1000 kV và cường độ dòng điện lên đến 100 kA mà không bị hư hại.
- Cảm biến lực đảm bảo kết quả đo cực kỳ chính xác nhờ vào bằng sáng chế đã được cấp của chính sản phẩm liên quan đến hình học phần tử giúp làm giảm sự sai số không mong muốn nhất khi đo đạc.
- Được cải tiến phát triển để vận hành trong các môi trường khắc nghiệt nhất hệ thống cân ô tô trạm cân xe tải sử dụng cảm biến lực PR 6221 có thể chống chịu điều kiện ngập nước lên đến 1,5 m kèo dài liên tục trong 10,000 giờ (hơn 1 năm, đã được kiểm chứng)
* Thông tin chi tiết của cảm biến lực PR6224 - 25t C3:
- Cấp chính xác : C3
- Tải trọng tối đa (Emax) : 25 tấn
- Quá tải : (1) an toàn : 150% , (2) phá hủy : 300% Emax
- Chất liệu vỏ : Inox 304
- Cấp bảo vệ : IP68/IP69
2/ Đầu hiển thị, đầu đọc Midrics 1 (MIS1): Đầu đọc hiển thị Midrics 1 được nhập khẩu nguyên đai nguyên kiện từ Đức đem lại khả năng truyền tải, tính toán, hiển thị dữ liệu một cách nhanh chóng chính xác và ổn định.
* Các điểm nổi bật chính từ đầu hiến thị, đầu đọc X3 (PR5410):
- Độ chính xác và tin cậy cao, thực hiện quy trình tính toán dữ liệu cân đo nhanh chóng
- Màn hình hiển thị kết quả đáng tin cậy
- Hiệu chuẩn thuận tiện và hiệu quả
* Các điểm nổi bật chính từ đầu hiến thị, đầu đọc Midrics 1 (MIS1):
- Mạnh mẽ và bền nhờ vỏ thép không gỉ
- Dễ làm sạch và khử trùng
- Dễ vận hành nhờ các tính năng sau:
- Màn hình backlit lớn
- Các phím lớn giúp thao tác dễ dàng hơn
- Có thể hoạt động độc lập tách biệt với vị trí khung cân
- Thời gian phản hồi nhanh
- Nhiều giao diện tính năng để có thể sử dụng linh hoạt
- Cung cấp mật khẩu bảo vệ tùy chọn để ngăn chặn việc thay đổi trái phép các thông số vận hành
* Các thông số cơ bản cụ thể của đầu đọc hiển thị Midrics 1 (MIS1):
- Khả năng tích hợp/ kết nối : 2 đầu hiển thị, 10 cảm biến lực
- Độ phân giải : lên đến 15,000 d, 2 x 3,000 e
- Tiêu chuẩn bảo vệ : IP65
- Giao diện truyền dữ liệu (2 cổng) : RS232 , RS485 , Analogue Output 0/4 ... 20 mA, 0- 10V, 16 bit, Digital I/O (5 input and 5 output), Ethernet TCP/IP và Modbus TCP.
- Bộ nhớ trong : 130,000 dữ liệu
- Điện nguồn : 100 - 240 Vac (-15%/+10%), 50-60 Hz, max. 17w/23 VA, tùy chọn :
– 22.8–26.7 VDC, max. 12 VA
– 22.8–26.7 VAC, 50–60 Hz, max. 12 VA
– Pin trong nguồn
- Dây nguồn : 3m
- Nhiệt độ vận hành : -10 .... +40 oC
- Màn hình : 5 phím, hiển thị 14 phân đoạn, độ cao chữ 20 mm
- Phần mềm quản lý cân xe thông dụng sử dụng trên máy vi tính Window 7, 10, 11, 32bit, 64Bit (tặng kèm cân xe)
Các tính năng mở rộng (có phí):
- Phần mềm quản lý cân xe chuyên dụng (nhận lập trình phát triển theo yêu cầu riêng)
- Lưu trữ dữ liệu trên SQL Server tại Local, Internet, Cloud.
- Kết nối nhiều cân xe nhiều nơi về 1 cơ sở dữ liệu, vd: 2 cân vào và 2 cân ra nhiều nơi vẫn trừ bì hàng như bình thường.
- Giám sát nhiều cân từ xa.
- Camera nhận dạng biển số.
- Camera IP lưu và in phiếu có ảnh xe khi cân, tránh gian lận (hổ trợ nhiều Camera IP),
- Tích hợp thẻ RFID tầm xa của thu phí tự động để nhận dạng xe vào ra và cân tự động.
- Cảm biến quang (sensor) nhận biết vị trí xe đậu khi cân, tránh xe không nằm hoàn toàn trên cân.
- Bariel tự động phân luồng vào ra.
- Màn hình, đèn, còi, loa phát thanh hướng dẫn tài xế xe.
- Hệ thống tích hợp trên được điều khiển bằng PLC lập trình mang đến độ ổn định cao.
- Phân quyền sử dụng, bảo mật cao
- Bản quyền phần mềm vĩnh viễn theo tên công ty, doanh nghiệp, không giới hạn máy tính sử dụng.
